需求分析：

    隨著醫療技術的飛速發展，醫療設備正在不斷更新，一些高、精、尖設備越來越多地應用于臨床。而這些先進設備對電源供電系統的要求也越來越高，設備中的各種敏感的電子元器件需要持續穩定的電源供電。特別是一些進口設備，它們都是按照國際標準電網環境指標設計的，這些設備在標準電網范圍內使用都能正常工作，且故障少、壽命長。但在我國的電網條件下使用則會(huì )出現工作不穩定、故障率高、壽命縮短等情況。其原因主要是我國目前公共電力系統存在著許多不穩定的因素。如：電網電壓有時偏高、偏低、浪涌、沖擊和突然中斷等現象，嚴重影響醫療設備的安全運行，甚至損壞設備而造成嚴重的經濟損失。因此，UPS(Uninterruptible power system不間斷電源)的使用已成為保護重要設備的關鍵，目前大多數醫院都給一些比較重要的設備配備了相應的UPS。如MR、CT、彩超、生化分析儀、血球計數儀等，需要穩定供電才能正常工作，提供一致可靠的造影效果。與備用發電機或輔助／緊急供電系統截然不同，在供電中斷的情況下，UPS會(huì )通過電池儲存的電力，提供幾乎零時差的防護效果。因此，每臺大型醫療設備背后，都必須提供完整UPS備援電力解決方案?！?/p>

基本配置方案：

1、數據中心配置UPS

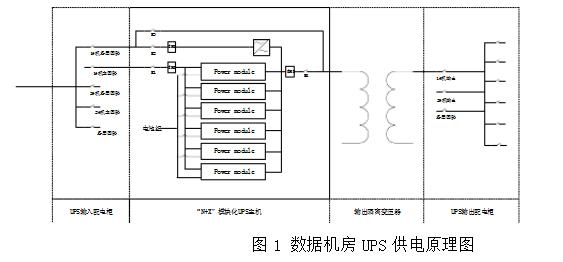

    數據中心采用160KVA的UPS電源。配置1臺UPS輸入柜、1臺UPS輸出柜、1臺輸出隔離變壓器。輸入輸出各預留一套開關，作為今后UPS擴容使用。根據《建筑物電氣裝置第7-710部分：特殊裝置或場所的要求醫療場所》規定要求，在UPS輸出同時配置一個輸出隔離變壓器。具體結構如圖所示。

2、醫療設備配置UPS

    根據《GB/T 16895.24-2005 建筑物電氣裝置第7-710部分：特殊裝置或場所的要求醫療場所》標準要求，手術室、ICU、呼吸系統等屬于2類醫療場所，要求主電源與備用電源之間切換時間<0.5S。一般的雙市電切換及備用柴油機啟動時間均無法滿足要求，因此，上述系統一般建議配置帶有內置變壓器的工頻UPS不間斷電源系統，以保證為該場所內的醫療電器設備提供一個安全、可靠的電源，以確保病人的安全、提高醫療服務質量。

方案優點：

    艾瑞得擁有1KVA-800KVA系列UPS產品線，其醫療設備UPS產品供電體系包括單進單出、三進單出、三進三出；能夠阻隔異常電源對負載的沖擊，同時能保證輸出電源的穩定，讓負載穩定安全運行。采用數字化控制技術，可實現并聯擴容和并聯冗余的功能，為用戶提供電源規劃的彈性保障。
